Description

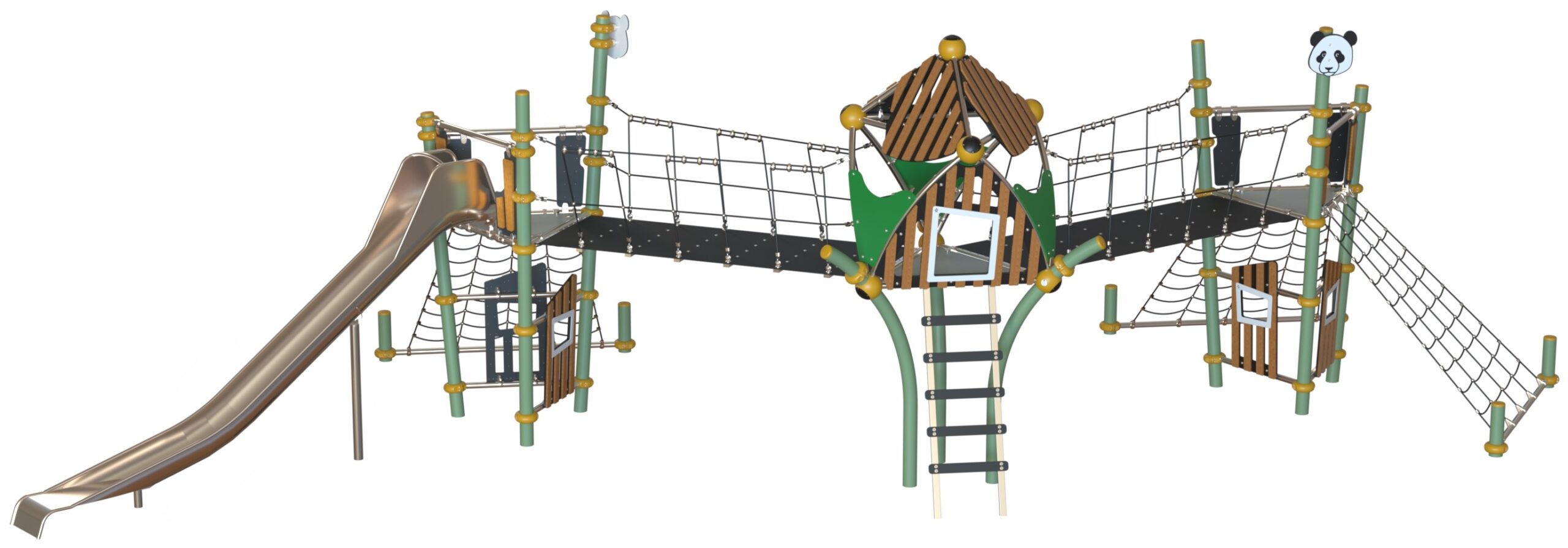

Габаритные размеры изделия (Д × Ш × В, мм) — 15230×5940х4200 мм. Изделие представляет собой протяжённый канатный игровой комплекс серии «домиков на дереве». Комплекс состоит из шестнадцати стоек нескольких типов (бетонируются в грунт), семи соединительных сфер Ø250 мм, перекладин и перемычек, трёх отводов, крыши из трёх сегментов, входной стенки, четырёх стенок с окном, десяти ограждений, лестницы, ската, двух полов, защитных панелей, двух декоративных панелей «Панда», трёх канатных сеток, двух лент-переходов, шести стаканов, 46 хомутов D133, проставок, зажимов и прижимов; в комплект входит набор оцинкованных и нержавеющих метизов DIN с колпачковыми самоконтрящимися гайками.
Канатная система выполнена из шестипрядного армированного усиленного полипропиленового каната «Мультипол» диаметром 16 мм; узлы собираются на литых алюминиевых соединителях CE и CJ, лепестковых соединителях «яйцо», зажимах d60-16 и d60-19, прижимах д60 с HDPE-вкладышами, полухомутах рым-болтов (86 шт.), нержавеющих U-скобах и ушах, места хвата защищены муфтами. Стенки, полы, ограждения и защитные панели выполнены из HDPE-пластика: однослойных листов 10 и 19 мм и трёхслойного листа 19 мм с фрезерованными кромками; отдельные панели — из пластика «Слопласт», настилы — из влагостойкой фанеры 21 мм, переходы — из конвейерной резинотканевой ленты (около 7 м²), прокладки — паронитовые; скат-горка собран из зеркальных элементов нержавеющей стали AISI304 с пластинами, полосами, рёбрами и фланцами.
Опорные стойки выполнены из электросварной трубы 133×6 мм с гнутыми отводами (гибка трубы 133×6 по радиусу около 1670 мм), перекладины, ограждения и поручни — из нержавеющих труб AISI304 60,3×3, 32×3, 76,1×3 и 88,9×3 мм и профильной нержавеющей трубы 60×30×2 мм; ключевые узлы каркаса — семь фрезерованных алюминиевых сфер Ø250 мм со съёмными крышками и литыми деталями узлов, крепление — хомутами D133 с алюминиевыми и нержавеющими заглушками. Втулки, косынки, фланцы, пластины и шайбы — лазерной резки, оси — из калиброванного круга 14 мм. Стальные детали загрунтованы цинконаполненным грунтом и окрашены порошковой полиэфирной краской; крепёж — оцинкованные и нержавеющие метизы DIN 912, DIN 933, DIN 7380 и DIN 7991 с самоконтрящимися гайками DIN 985 и DIN 986, панели — на металлических футорках.
