Description

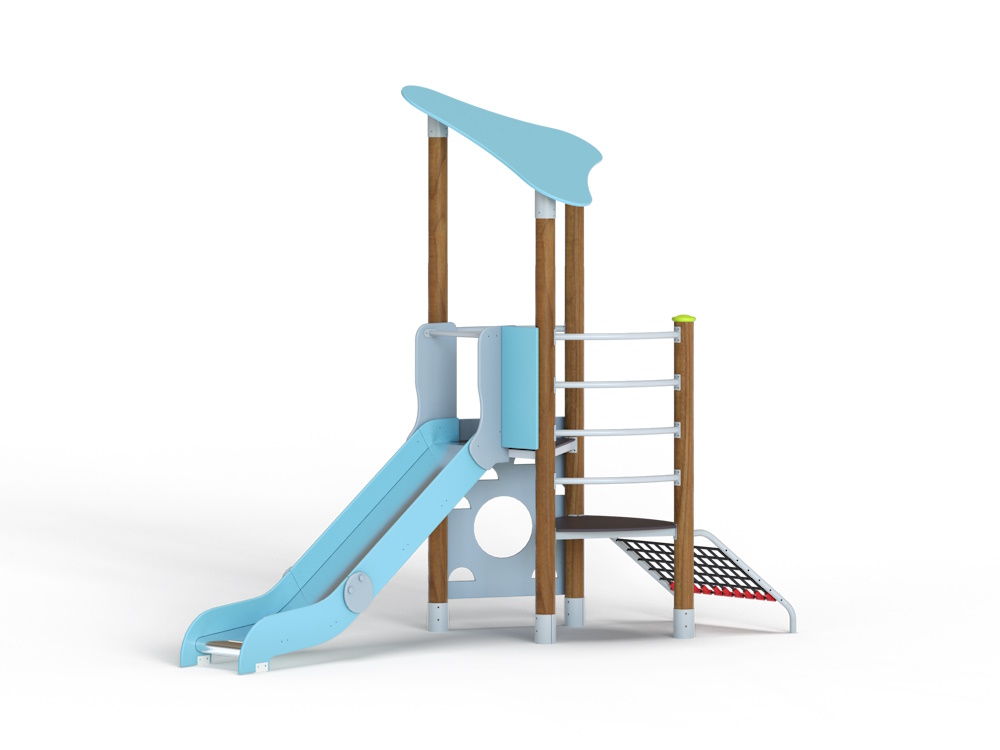

Габаритные размеры изделия (Д × Ш × В, мм) — 3815×1970×3470 мм. Детский игровой комплекс состоит из башни и примыкающей к ней полубашни с площадками на высоте 1200 и 700 мм. На башне установлены наклонная треугольная крыша, горка с высотой ската 1200 мм с фанерными бортами и боковыми ограждениями, ограждение у входа на горку с художественно оформленной поверхностью, альпинистская стенка с вырезами для лазания и радиусная перекладина. На полубашне установлены приставной трап с канатной сеткой и радиусные перекладины. Комплекс дополнен защитным поручнем-ограничителем у ската горки и вспомогательными ручками.
Столбы выполнены из клеёного бруса круглого сечения Ø125 мм, закрыты сверху круглой крышкой, снизу оканчиваются оцинкованными подпятниками из листовой стали и стальной трубы: верхняя часть подпятника выполнена в виде двух полухомутов, при стягивании которых столб надёжно фиксируется, нижняя переходит в монтажный элемент, бетонируемый в грунт. Площадки — из ламинированной противоскользящей влагостойкой фанеры 18 мм. Опорные брусья желоба горки — сосновые, высушенные до мебельной влажности и отшлифованные, вставлены в отфрезерованные пазы бортов. Крыша с направляющими, борта и боковые ограждения ската горки, ограждение горки и альпинистская стенка — из влагостойкой берёзовой фанеры ФСФ толщиной 21 мм; на ограждение горки изображение нанесено полноцветной ультрафиолетовой печатью. Древесина и фанера окрашены в заводских условиях двухкомпонентными атмосферостойкими красками, открытая древесина защищена пропиткой.
Металлические элементы — радиусные перекладины, перекладины основания площадок, перекладины трапа, защитный поручень-ограничитель горки, вспомогательные ручки, кронштейны крепления крыши и закладные — изготовлены из стальных труб Ø21–40 мм, профильных труб 50×25 и 60×30 мм, уголка 40×40 мм и листовой стали 2,5–4 мм со штампованными ушками и приваренными пластинами; все стальные детали оцинкованы и окрашены полимерной порошковой краской. Каркас ската горки — профильная труба 50×25×2 мм из перемычек и продольных направляющих, утопленных в отфрезерованный паз фанерного борта; желоб — единый лист нержавеющей стали 1,5 мм. Сетка приставного трапа — армированный полипропиленовый канат Ø16 мм с обжимными втулками, антивандальными пластиковыми стяжками троса и Т-образными пластиковыми заглушками. Все резьбовые соединения закрыты пластиковыми заглушками, метизы оцинкованы.
