Description

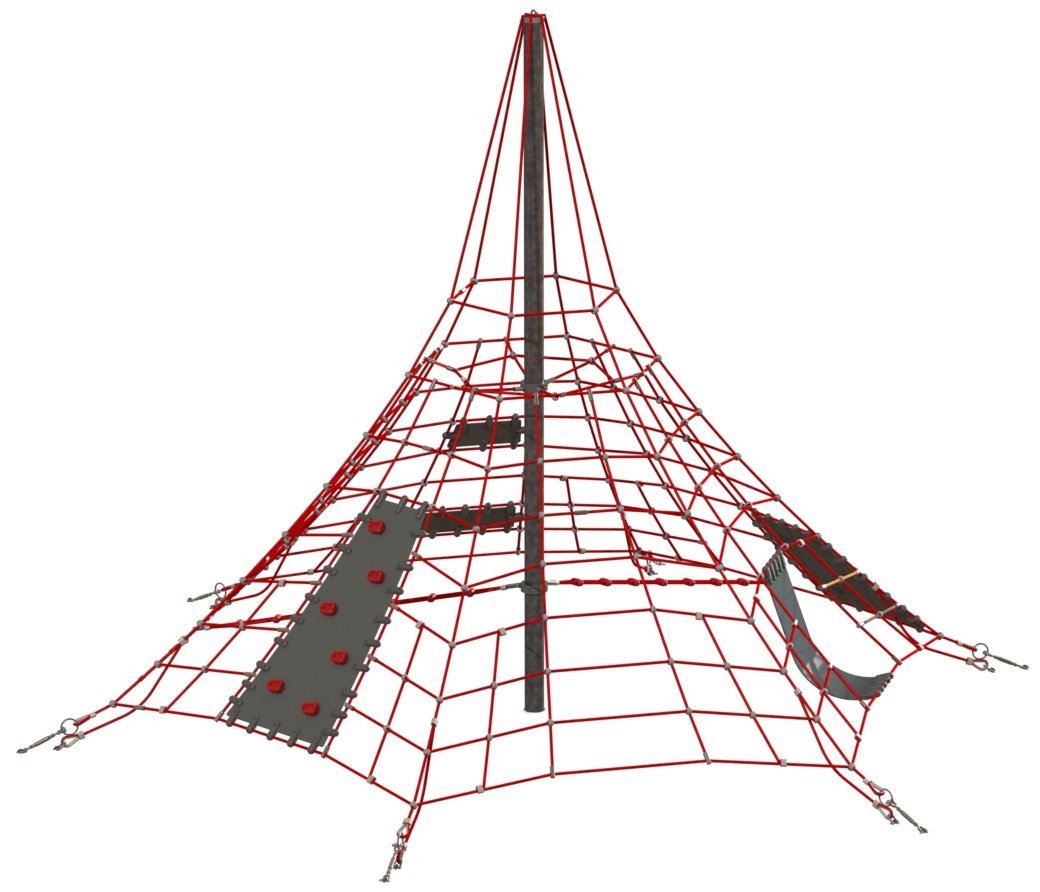

Габаритные размеры изделия (Д × Ш × В, мм) —5750х4980х3920 мм. Изделие представляет собой пространственную канатную сеть-пирамиду на центральной стойке. Критическая высота падения 2000 мм, зона приземления 7980×8750 мм, площадь зоны приземления 32 м2. изделие включает центральную стойку (столб, оголовок, верхний и нижний хомуты), канатную сеть, закладные детали (прямую и 6 угловых) для монтажа в фундамент и комплект крепежа и такелажа (такелажные скобы, винтовые талрепы, зажим троса).
Сеть выполнена из армированного усиленного каната «Мультипол» (6 прядей, диаметр 16 мм); узлы пересечения и соединения канатов — литые крестообразные, а также пластиковые Т-образные и параллельные соединители; угловые и торцевые соединения каната с металлоконструкцией — алюминиевые соединители нескольких типоразмеров. Одна из панелей сети оснащена скалолазными зацепами на полотне конвейерной ленты
Центральная стойка выполнена из стальных труб (бесшовная горячедеформированная и электросварная, а также труба ВГП) с грунтовкой цинконаполненным составом и последующей порошковой полиэфирной окраской; оголовок и хомуты — металлические. Закладные детали фундамента и арматура — сталь. Крепление каната к закладным — через коуши, такелажные скобы М12 и винтовые талрепы (вилка-вилка) DIN1478 М12. Крепёж — винты DIN912, гайки (шестигранные и самоконтрящиеся), шайбы плоские и пружинные.
