Description

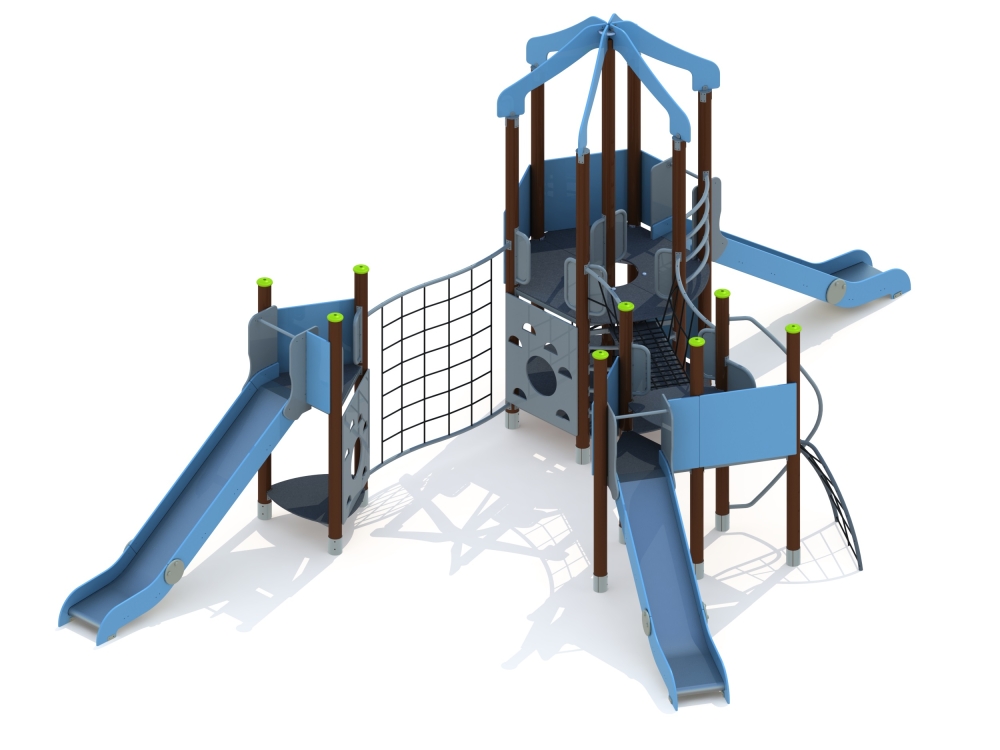

Габаритные размеры изделия (Д × Ш × В, мм) — 9950×5640×4150 мм. Детский игровой комплекс на круглых столбах состоит из трёх разновысоких башен. Высоты игровых площадок — 300, 1200 и 1500 мм. Комплекс собран на пятнадцати круглых столбах диаметром 125 мм (восемь высотой 2500 мм, шесть — 3300 мм и один — 4000 мм). Центральная башня — шестигранная, двухъярусная, с канатным лазом между ярусами из двух подвесных полипропиленовых лестниц 1115×345 мм с металлопластиковыми ступенями; её настил образуют четыре площадки с отверстием 800×1855 мм и две половинки центральной накладки 730×360 мм, на башне установлены четыре фанерных ограждения, альпинистская стенка, шесть ручек, скат горки и восемь радиусных перекладин, венчает её шестигранная крыша из шести коньков 1040×840 мм, фанерного соединителя Ø190 мм и шести металлических креплений. Вторая башня с двумя разноуровневыми полубашнями несёт скат горки, три фанерных ограждения, наклонный трап с полипропиленовой сеткой 1000×1460 мм и перилами, Г-образную перекладину и две ручки. Третья башня — двухъярусная, со скатом горки, двумя фанерными ограждениями, альпинистской стенкой и двумя ручками. Всего в составе три ската: один высотой 1200 мм и два — 1500 мм, каждый с защитной перекладиной, боковыми ограждениями («ушами») и нержавеющим желобом; настил дополняют три треугольные прямые площадки 740×855 мм и две радиусные 915×880 мм. Ограждения выполнены с художественно оформленной поверхностью: три ограждения горок 760×300 мм и шесть ограждений 760×930 мм с развивающими рисунками «Лабиринт», «Головоломка» и «Счёт», нанесёнными методом полноцветной ультрафиолетовой печати. Центральная и вторая башни соединены канатным мостом длиной 1500 мм со страховочным полом 1490×445 мм, центральная и третья — сеткой-переходом длиной 1900 мм с полотном 1350×1700 мм.
Несущие столбы выполнены из клеёного бруса круглого сечения диаметром 125 мм; сверху столбы закрыты круглыми накладками-крышками, снизу оканчиваются металлическими оцинкованными подпятниками из трубы 127×2 мм (нижняя часть) и 133×3 мм в виде двух полухомутов (верхняя часть), стягивание которых надёжно крепит столб; подпятник завершается монтажным элементом из трубы 40×2,5 мм под бетонирование. Столбы покрыты защитной пропиткой на основе масла с алкидно-акриловым связующим. Все площадки, центральные накладки и пол страховочного моста изготовлены из ламинированной противоскользящей фанеры толщиной 18 мм; опора желобов скатов — брус 40×90 мм из сосны мебельной влажности, отшлифованный со всех сторон. Борта и боковые ограждения скатов, коньки и соединитель шестигранной крыши, альпинистские стенки и ограждения с рисунками выполнены из влагостойкой берёзовой фанеры марки ФСФ толщиной 21 мм. Все фанерные детали окрашены в заводских условиях профессиональными двухкомпонентными атмосферостойкими красками, стойкими к истиранию и ультрафиолету.
Металлические элементы комплекса изготовлены из стальных труб: Ду15×2,0 мм (наружный диаметр ≈21 мм) и Ду25×2,35 мм (≈33,5 мм — защитные перекладины горок), трубы 40×2,5 мм (радиусные и Г-образная перекладины, ручки, перекладины и перила трапа, сетки-перехода и канатного моста) и труб 127×2 и 133×3 мм (подпятники столбов), профильных труб 50×25×2 мм (перекладины полов, каркасы скатов, перекладины канатного моста) и 60×30×3 мм, уголка 40×40×3 мм и листовой стали толщиной от 2 до 4 мм (внутренние вставки перекладин и ручек — 2 мм, пластины — 3 мм, соединители крыши и элементы креплений — 3 и 4 мм). Желоба скатов выполнены из единого листа нержавеющей стали толщиной 1,5 мм каждый, каркасы скатов утоплены в отфрезерованные пазы фанерных бортов. Металлические детали окрашены порошковой краской, подпятники и закладные — оцинкованы. Трап, сетка-переход, канатный мост и подвесные лестницы выполнены из полипропиленового армированного каната диаметром 16 мм, скреплённого антивандальными пластиковыми стяжками троса, с Т-образными концевыми зажимами; ступени подвесных лестниц — пластиковые, армированные металлической трубой. Все резьбовые соединения закрыты пластиковыми заглушками (включая радиусные с колпачком), крепёж — оцинкованные метизы.
